图形化显示调节器

特点

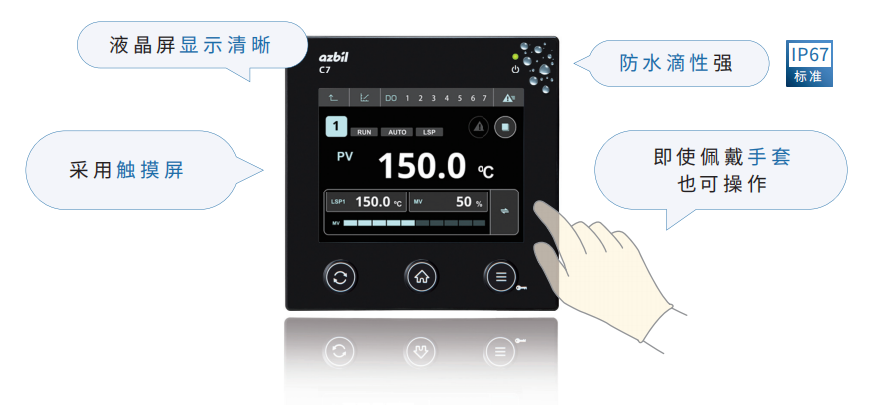

高操作性、表现力

采用3.5英寸的全点阵液晶,可清晰显示控制中的数据、图表等。采用触摸屏,可进行人性化的操作。困惑时可按HOME键退出

可在各种环境下使用

显示屏符合IP67防护等级。防尘、防水滴性强,不受安装场所的限制。采用电阻式触摸屏。即使在佩戴手套的洁净室等环境下也可操作

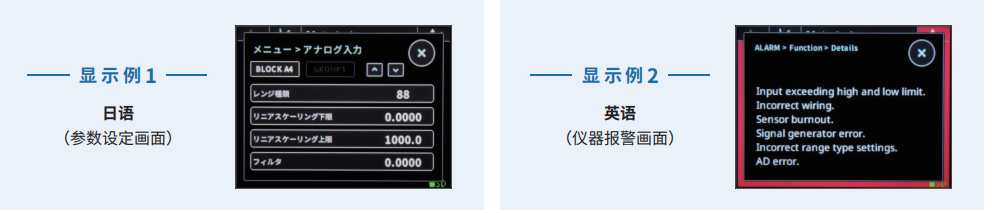

一目了然!设定、报警编码用名称显示

以前用编码显示的参数设定和仪器报警编码,现在通过名称来显示。因此,可容易地设定参数、确认报警的内容。另外,备有日语和英语,运行中可简单切换显示的语言

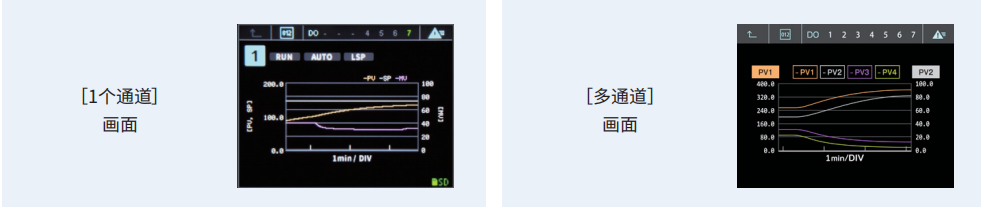

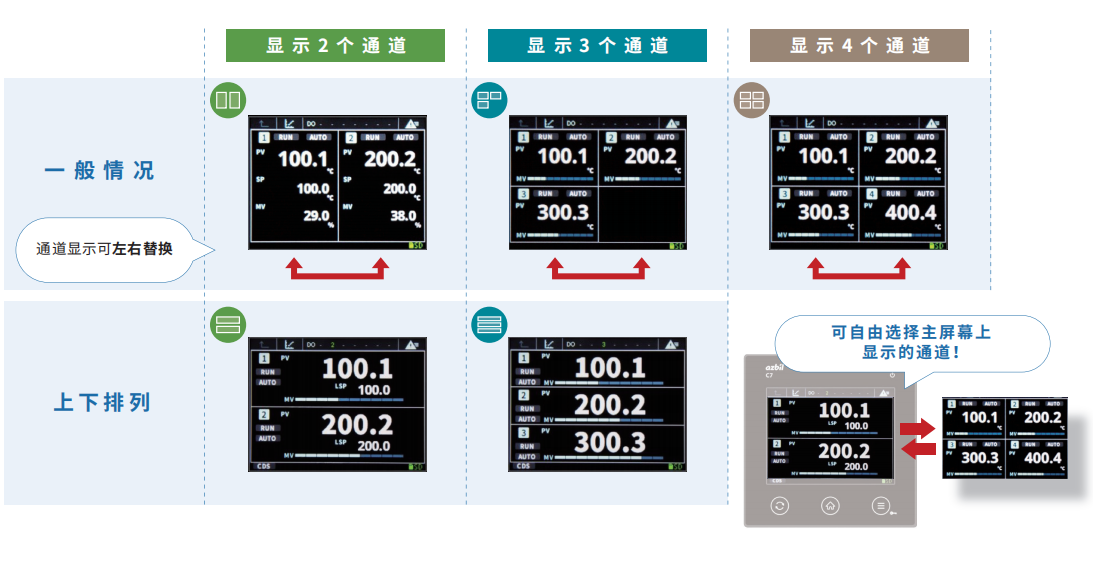

可选主屏幕

1台调节器最多可控制4个通道。打破了从前的数字显示调节器仅1个通道的固有概念，可根据需要选择点数。而且通过设定主屏幕可更改显示的通道

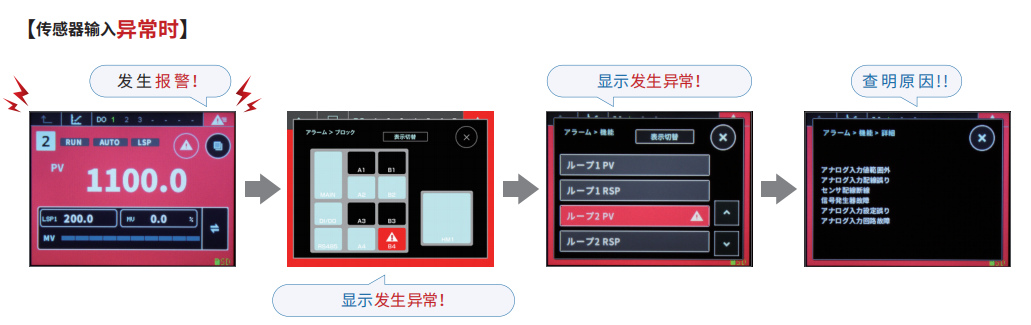

容易查明仪器发生报警时的原因

通过层次化的报警屏幕，容易查明发生场所及原因

趋势图有助于试运行调整

由于通过趋势图可确认控制状态，方便试运行调试等操作

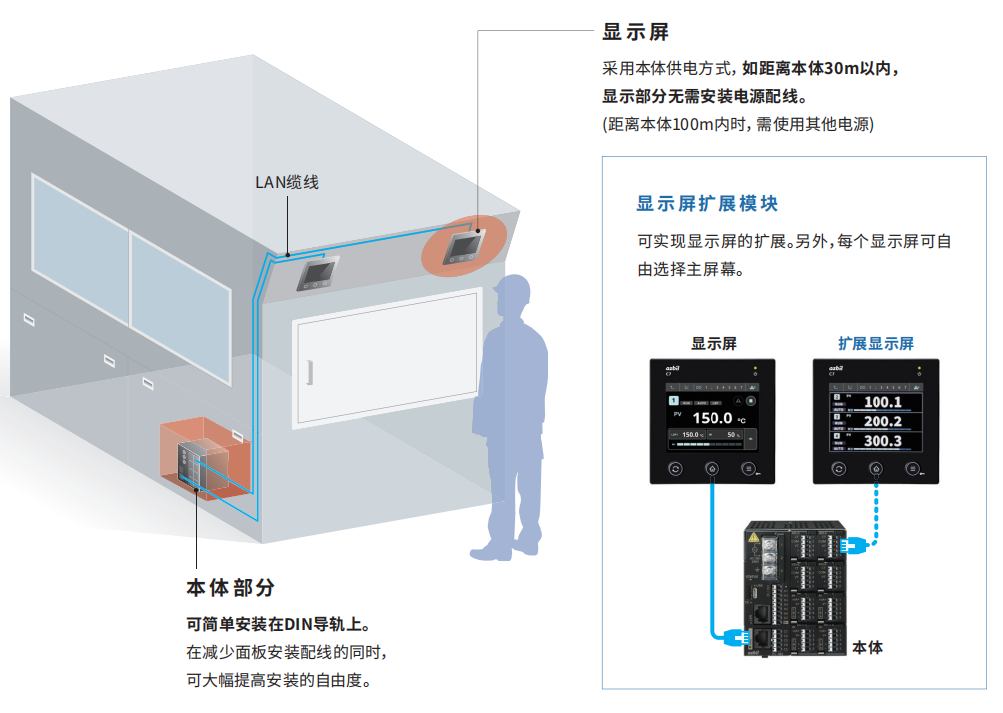

采用分体式设计，可自由安装显示屏

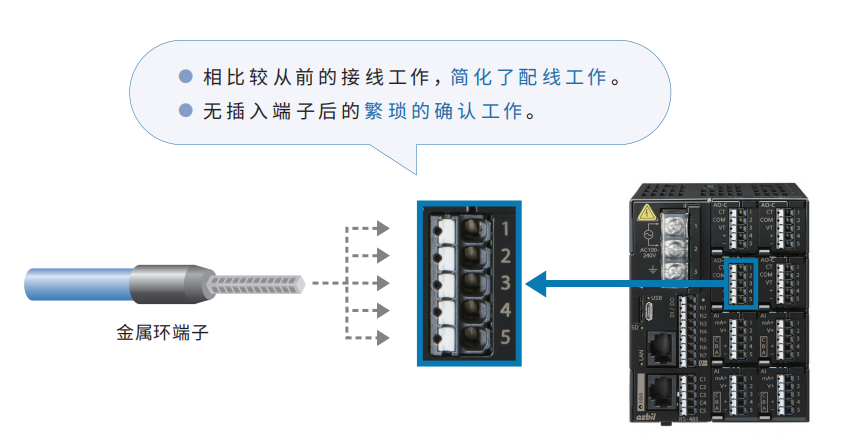

直插式弹簧端子，接线简单

采用直插式弹簧端子,接线渐变,紧固性强

采用弹簧夹方式,仅插入即可，省去螺丝紧固的工作量

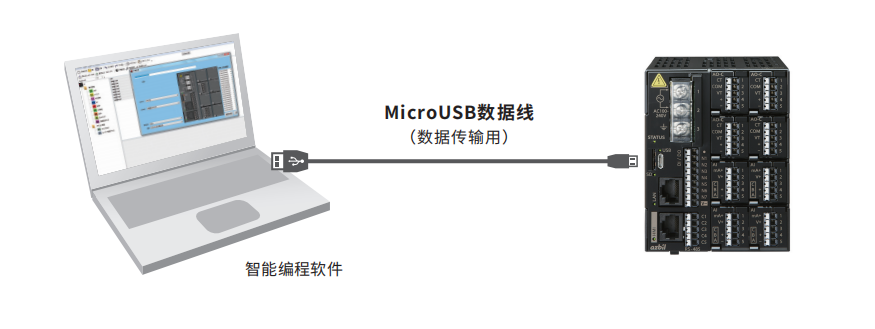

无需电源也可设定

电脑通过MicroUSB数据线和产品本体连接，利用智能编程软件，进行参数的读取和写入

配备丰富功能

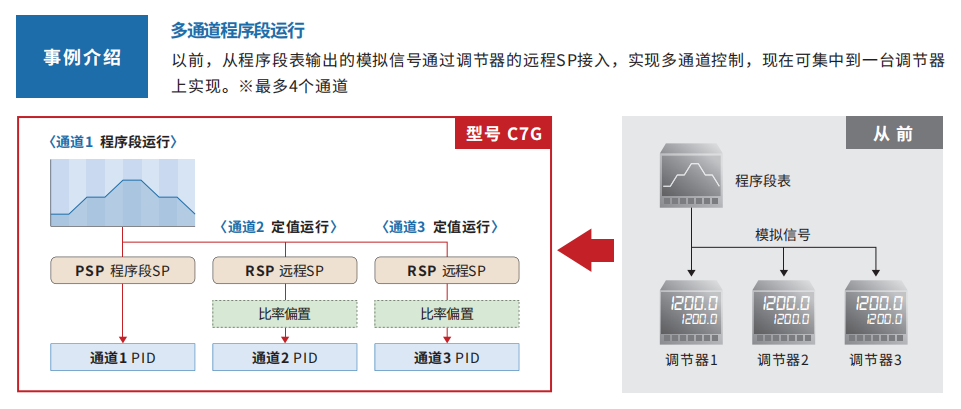

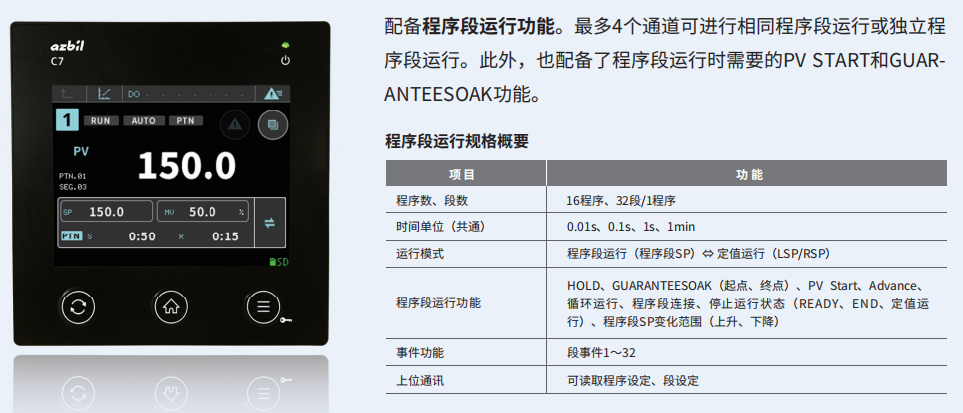

程序段运行功能

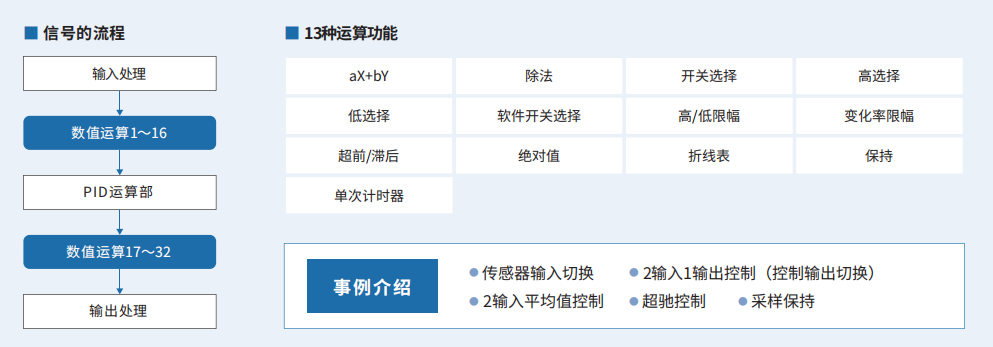

数值运算

可对本产品中的各种数据进行加工(最多32个)，数值加工的结果可以充分运用在监视、记录(CDS)，以及事件功能的状态确认和传感器输入切换上，实现灵活控制

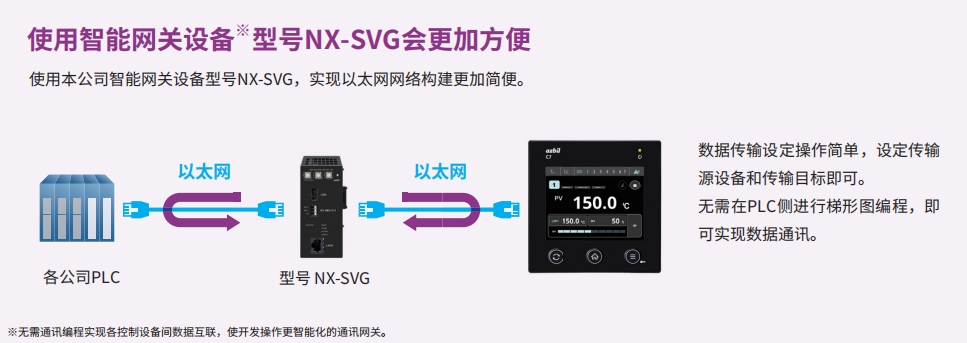

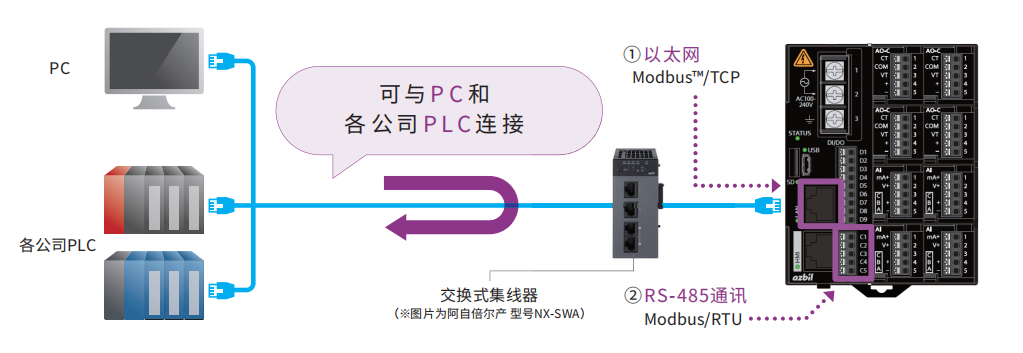

标准配备2个通讯

标准配备以太网和RS-485通讯。对应以太网的高速通讯和RS-485的串联通讯，确保装置内计装网络、控制器间计装网络的高度灵活性

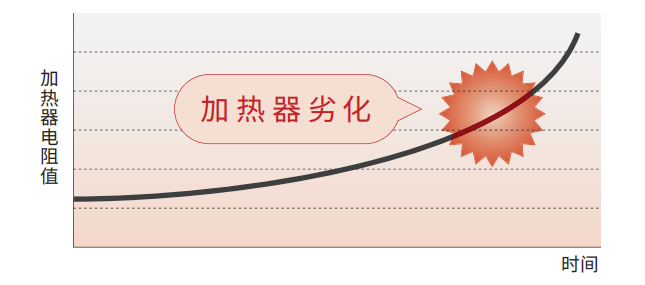

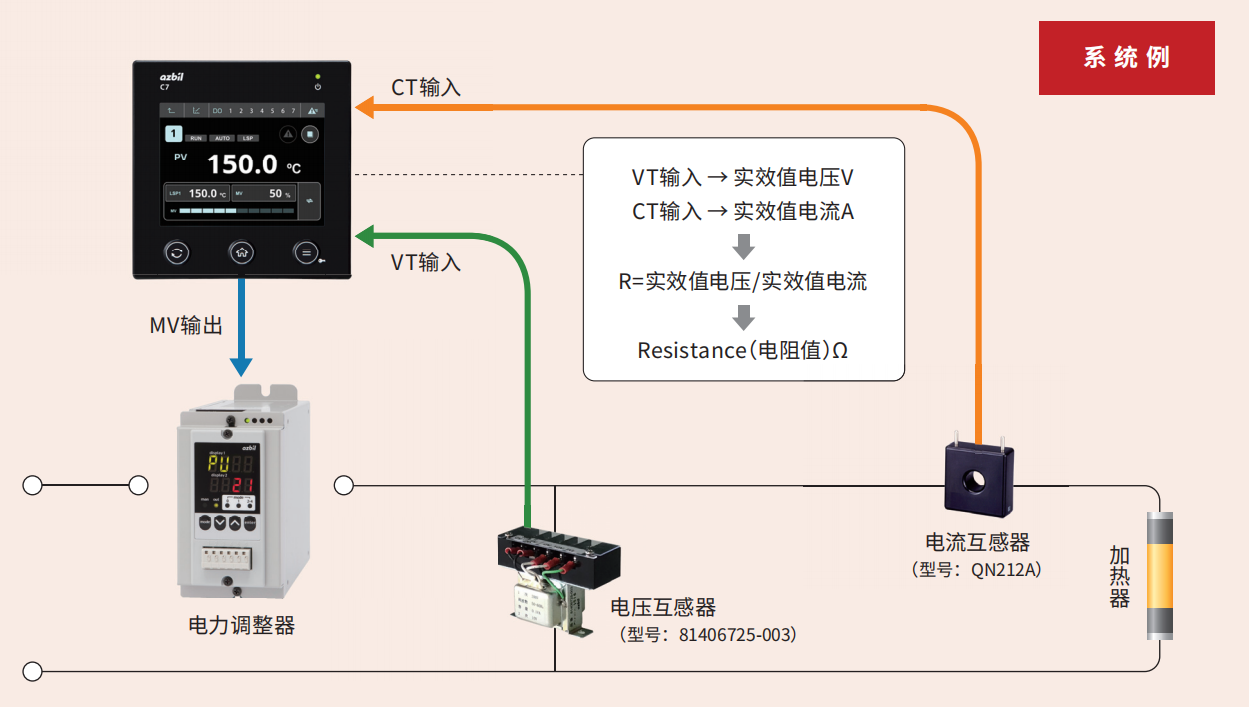

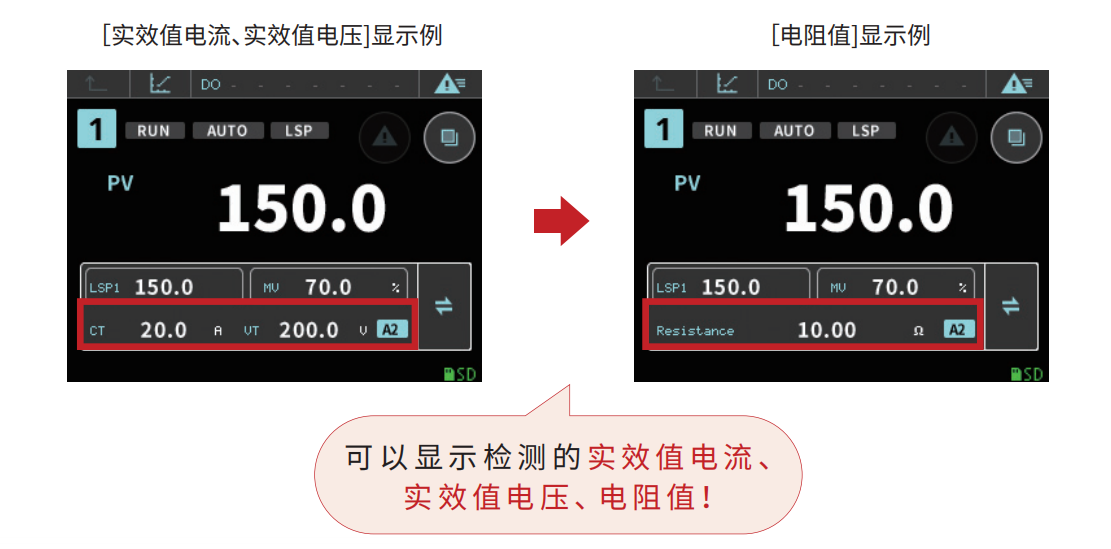

显示/记录加热器电阻值的变化，把握加热器的状况

通过VT (电压互感器)和CT(电流互感器)输入，可检测、显示加热器电压值和电流值的“实效值”。另外，通过检测VT输入值和CT输入值，可计算加热器的电阻值，监视(显示、通讯)以及记录*。根据周围温度，加热器的电阻值特性产生变化时，结合控制温度的状态进行记录※，从而更容易把握加热器的状况

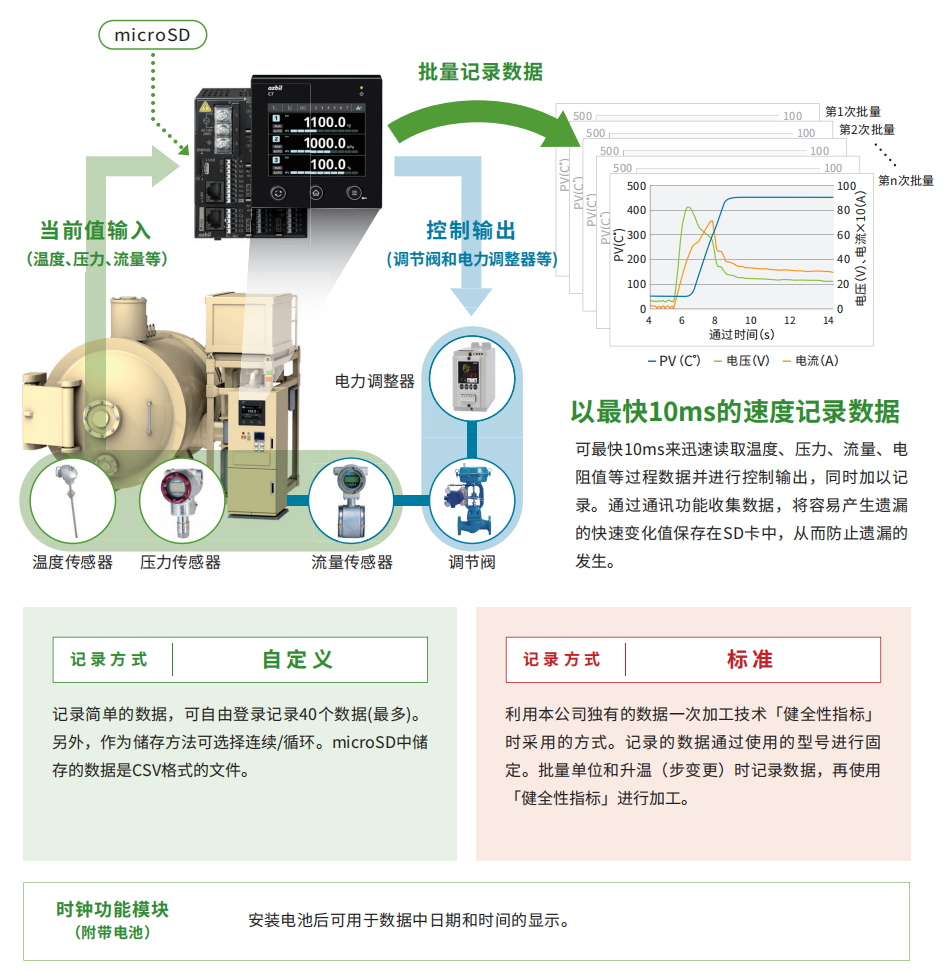

高密度数据存储(CDS)

高密度数据存储功能是阿自倍尔为高效记录数据而开发的新技术。可记录一定周期的必需数据。另外，由于可以记录仅需要的数据，所以可实现控制器分阶段的数据处理和管理

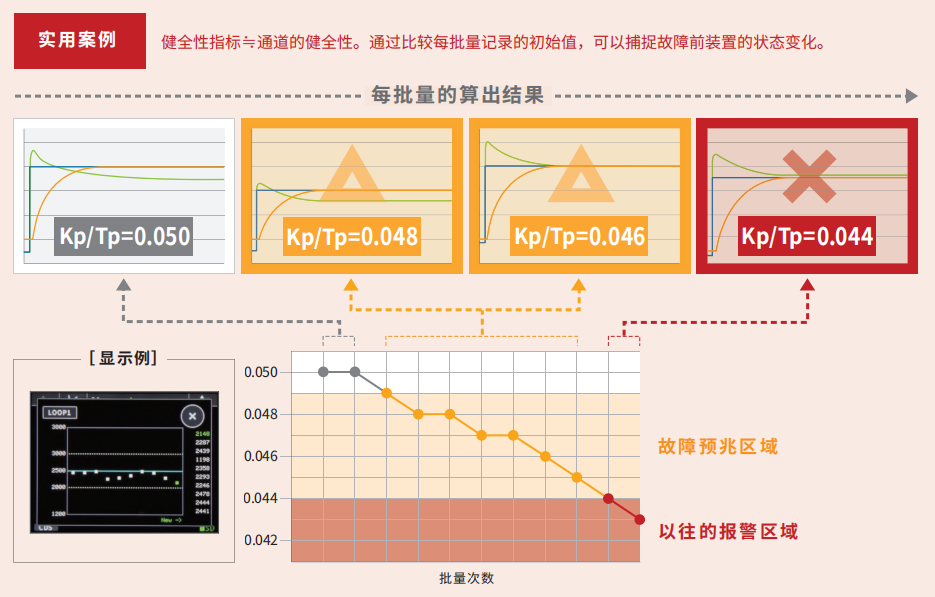

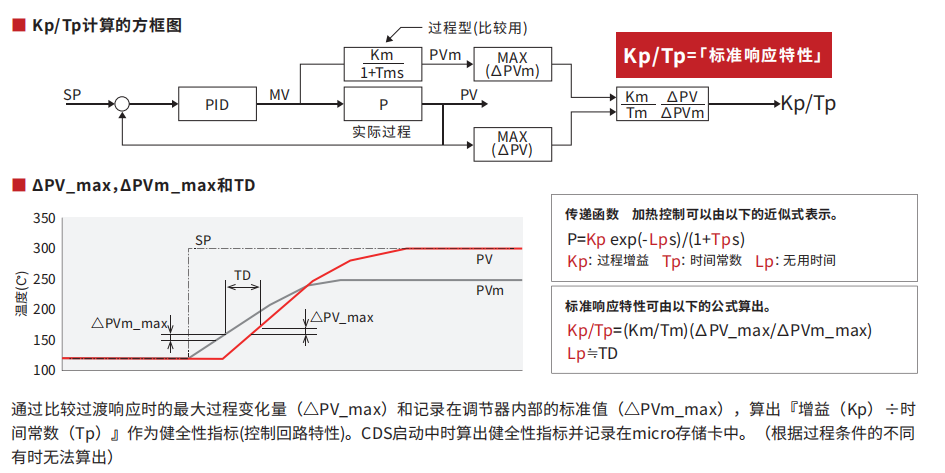

过程诊断(健全性指标功能)

将控制用的过程值及回路特性数据化，把握回路的健全性从而捕捉状态的变化。此外，提供数据化的数值实施边缘计算，有助于 loT化

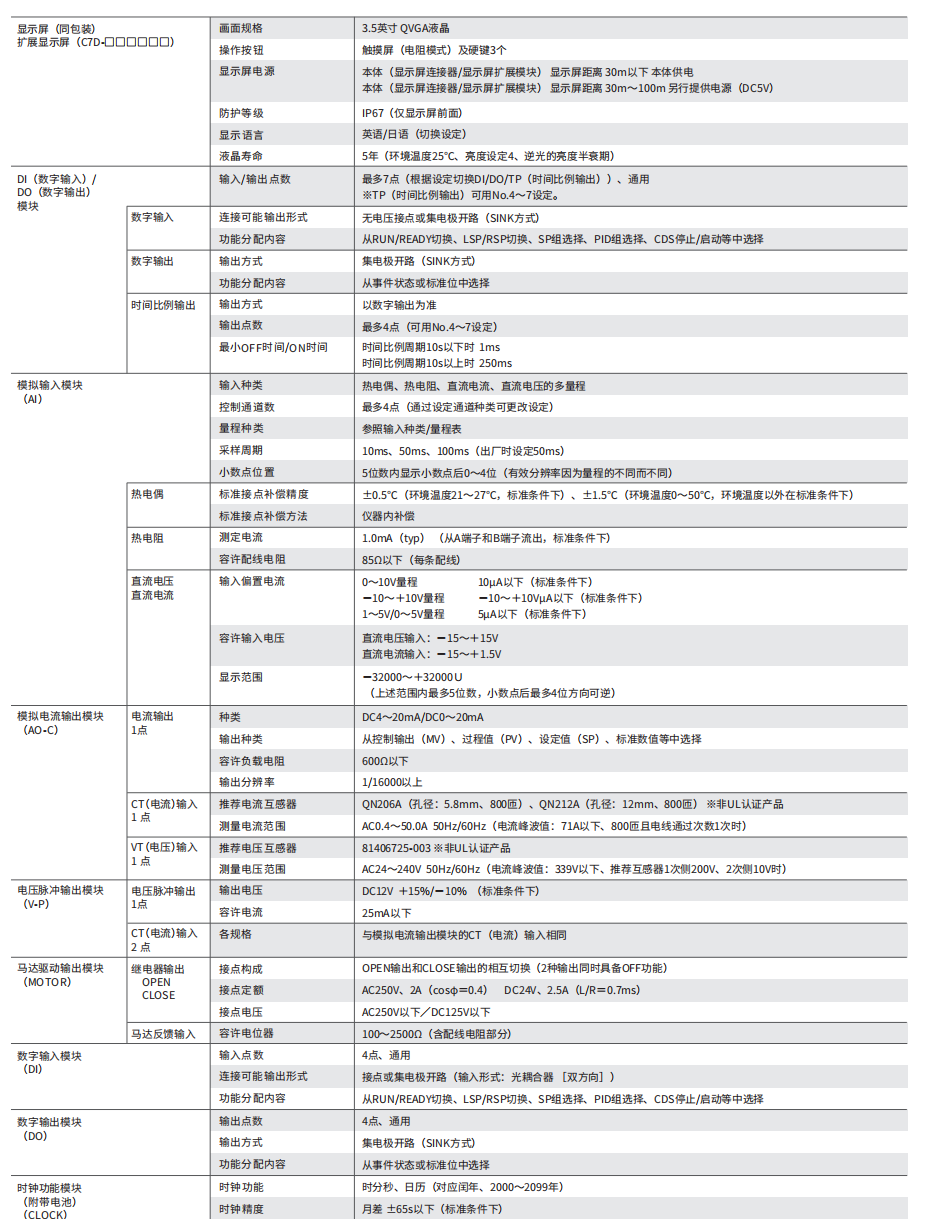

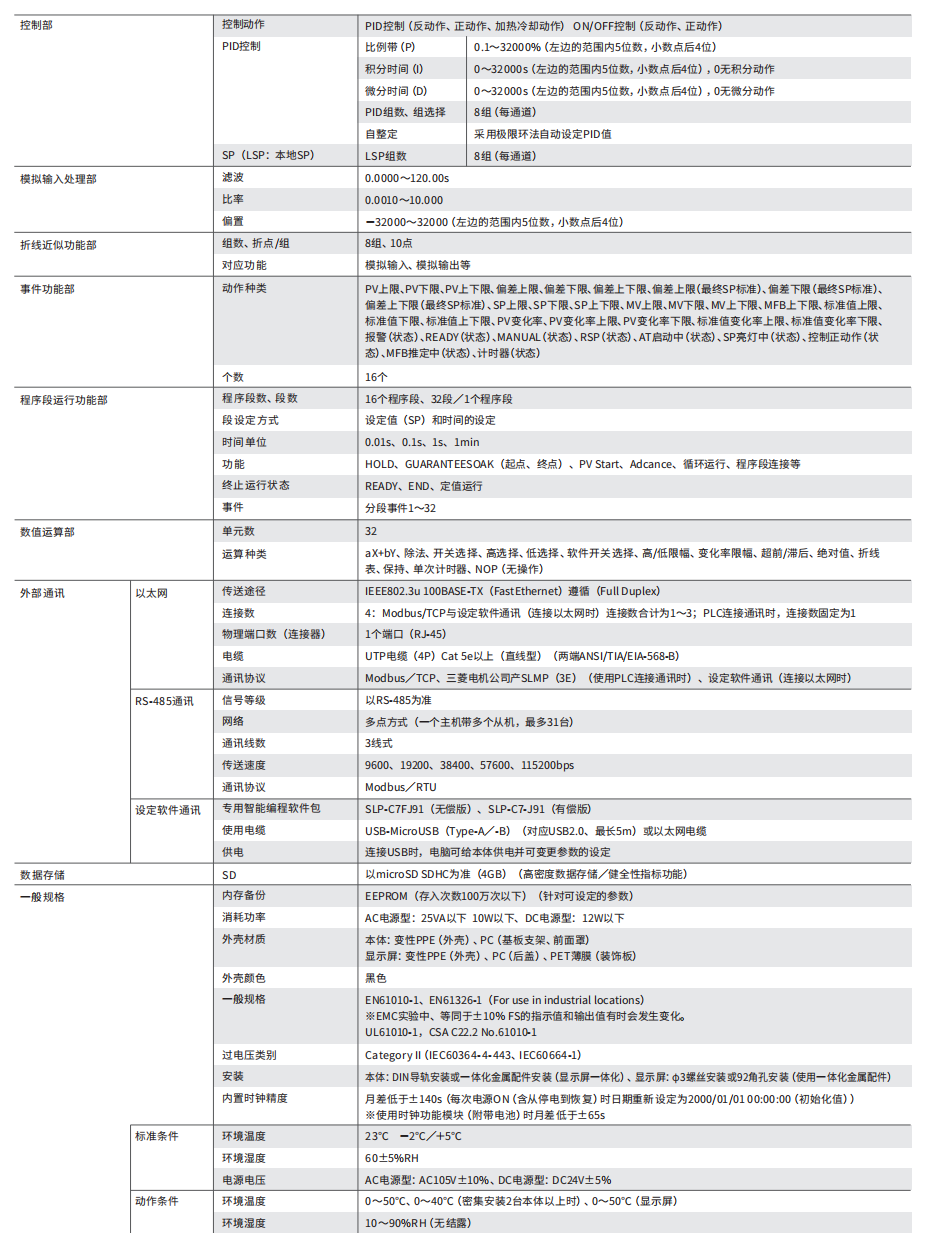

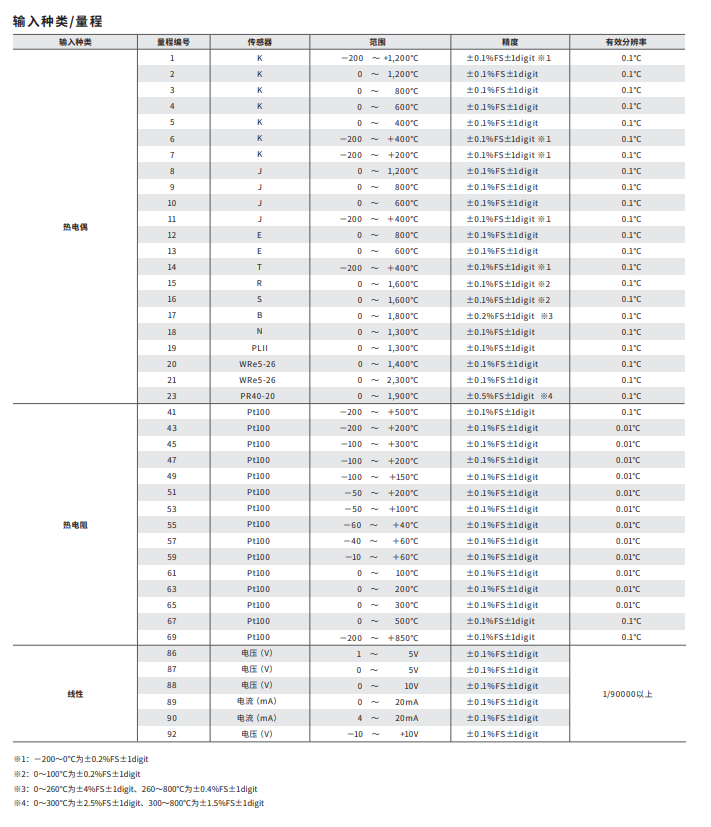

规格

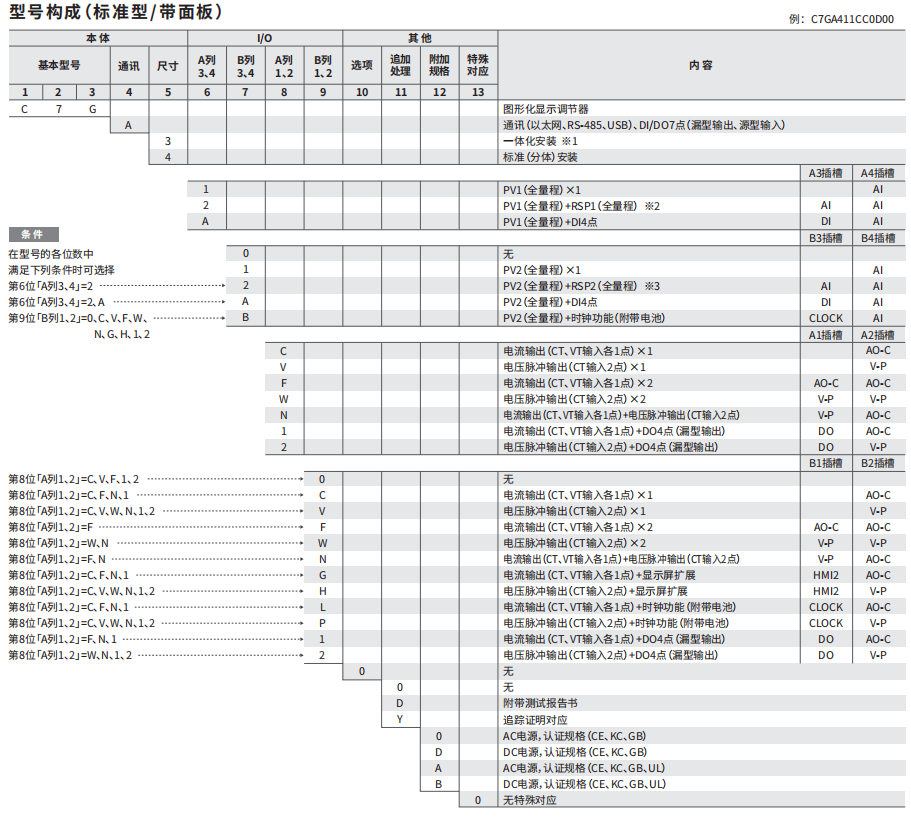

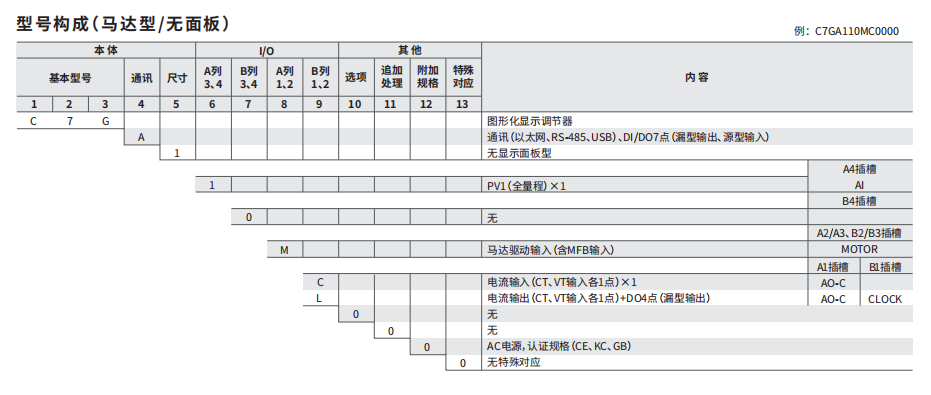

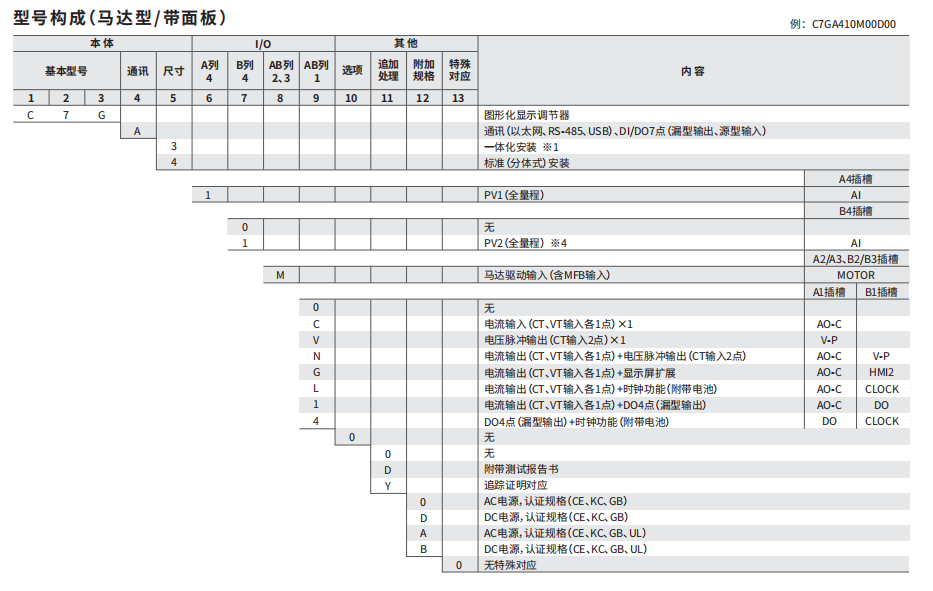

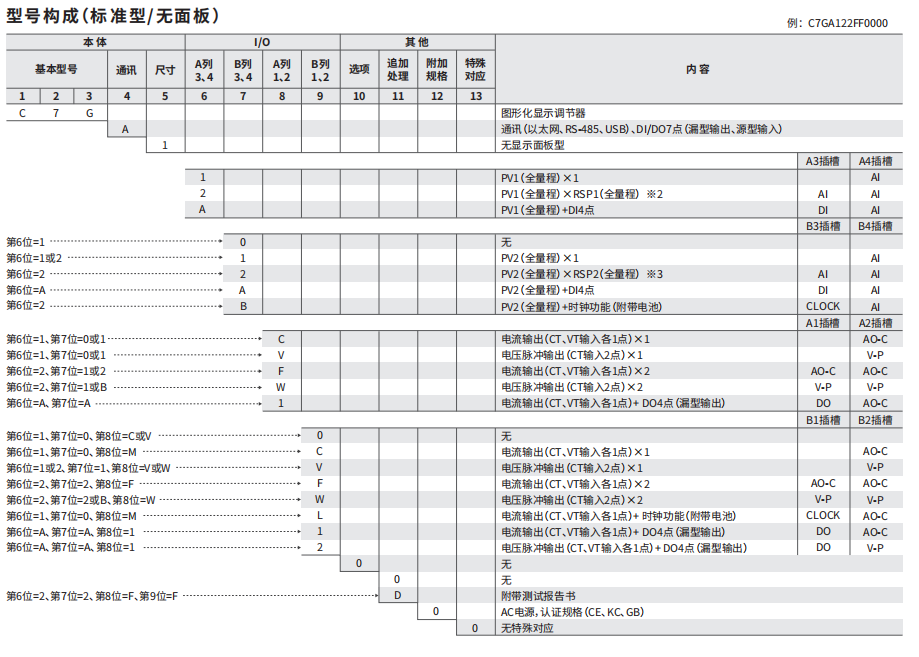

型号构成
